Ei, pessoal! Como fornecedor de acessórios para transformadores, sou frequentemente questionado sobre os detalhes de vários componentes. Hoje, vou me aprofundar em uma das partes cruciais: o pára-raios do transformador. Vamos falar sobre quais são os requisitos de instalação de um pára-raios de transformador.
Por que precisamos de um pára-raios?
Antes de passarmos aos requisitos de instalação, deixe-me explicar rapidamente por que os pára-raios são tão importantes para os transformadores. Os surtos podem ocorrer devido a quedas de raios, operações de comutação ou outros distúrbios elétricos. Esses surtos de alta tensão podem causar sérios danos aos transformadores, levando a reparos dispendiosos e tempo de inatividade. Um pára-raios protege o transformador desviando a corrente excessiva para o terra, evitando assim que a sobretensão atinja os enrolamentos do transformador.
Localização, localização, localização
Uma das primeiras coisas a considerar ao instalar um pára-raios é a sua localização. Deve ser instalado o mais próximo possível do transformador. Isso minimiza o comprimento da conexão entre o pára-raios e o transformador, reduzindo a indutância no circuito. A alta indutância pode causar uma queda de tensão durante um surto, o que pode reduzir a eficácia do pára-raios.
O pára-raios deve ser montado sobre uma estrutura de suporte sólida e estável. Esta estrutura precisa ser capaz de suportar o estresse mecânico do próprio pára-raios, bem como quaisquer forças exercidas durante um evento de sobretensão. Para instalações externas, a estrutura de suporte também precisa ser resistente a fatores ambientais como vento, chuva e variações de temperatura.
Conexões Elétricas
As conexões elétricas do pára-raios são críticas. O cabo de entrada de alta tensão deve ser conectado ao terminal de linha do pára-raios e o cabo de saída deve ser conectado corretamente ao lado de alta tensão do transformador. É essencial garantir que essas conexões estejam firmes e seguras. Conexões soltas podem levar ao superaquecimento, o que não só afeta o desempenho do pára-raios, mas também pode representar risco de incêndio.
A conexão à terra é igualmente importante. Uma boa conexão de aterramento fornece um caminho de baixa resistência para que a corrente de surto flua para o solo. O fio terra deve ter uma área de seção transversal suficiente para suportar o pico de corrente esperado. Normalmente, a resistência do terra deve ser mantida o mais baixa possível, normalmente abaixo de 5 ohms. Você pode usar hastes de aterramento ou outros sistemas de aterramento para conseguir isso.
Considerações Ambientais
Os pára-raios precisam operar em um ambiente adequado. Para instalações internas, a área deve ser bem ventilada para evitar o acúmulo de calor. Os níveis de temperatura e umidade devem estar dentro da faixa especificada pelo fabricante. A alta umidade pode causar correntes de fuga superficial no pára-raios, o que pode afetar seu desempenho.
Os pára-raios externos estão expostos a condições mais extremas. Eles precisam ser resistentes às intempéries. O invólucro do pára-raios deve ser feito de materiais que possam suportar radiação UV, variações de temperatura e umidade. Alguns pára-raios vêm com revestimentos hidrofóbicos para evitar o acúmulo de água na superfície, o que também pode reduzir o risco de descargas atmosféricas.
Requisitos de liberação
Existem também requisitos de folga para pára-raios. Deve haver espaço suficiente entre o pára-raios e outros equipamentos elétricos ou objetos condutores. Isso ajuda a evitar falhas elétricas ou arcos entre o pára-raios e outros componentes. A distância mínima de folga depende da tensão nominal do pára-raios e da tensão do sistema.
Equipamentos próximos também não devem interferir na operação do pára-raios. Por exemplo, se houver outros condutores de alta tensão ou campos magnéticos nas proximidades, eles poderão afetar potencialmente o desempenho do pára-raios. Portanto, é importante manter uma distância segura de tais fontes de interferência.
Teste e Comissionamento
Após a instalação, é crucial testar o pára-raios para garantir que está funcionando corretamente. Isto inclui medir a corrente de fuga, verificar a resistência do isolamento e realizar uma inspeção visual. Esses testes podem ajudar a identificar possíveis problemas antes de o transformador ser colocado em operação.
O comissionamento envolve energizar o pára-raios e o sistema do transformador e monitorar o desempenho. Qualquer comportamento anormal, como corrente de fuga excessiva ou picos de tensão, deve ser investigado imediatamente. Isso ajuda a garantir que o pára-raios forneça proteção eficaz para o transformador.
Nossos outros acessórios para transformadores

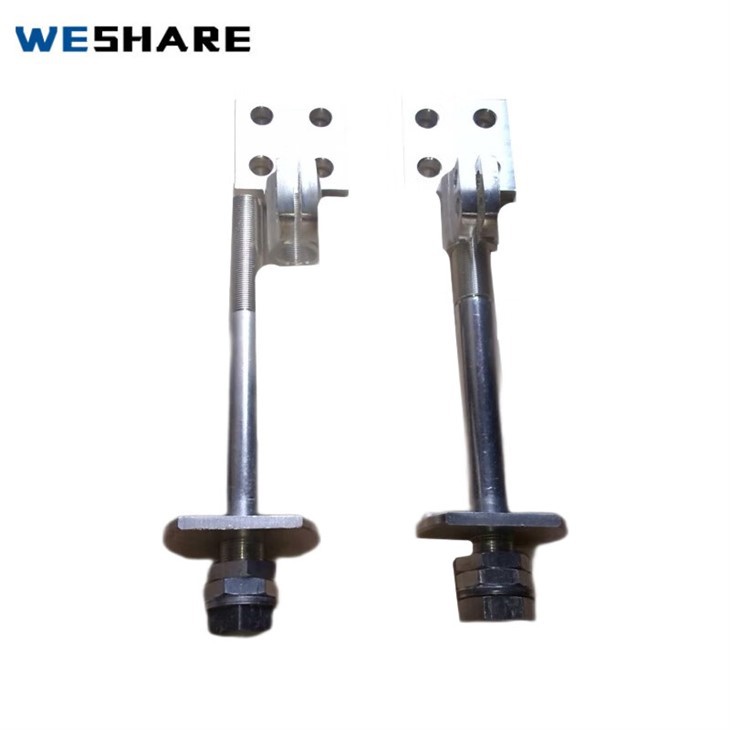

Como fornecedor de acessórios para transformadores, oferecemos uma ampla gama de produtos além de pára-raios. Confira nossoBandeira do transformador DIN 3150A. É um acessório de isolamento essencial que pode melhorar a segurança e o desempenho do seu transformador.
Outro ótimo produto é o nossoVálvula de alívio de pressão para transformador. Esta válvula ajuda a proteger o transformador de situações de sobrepressão, evitando possíveis danos ao tanque do transformador.

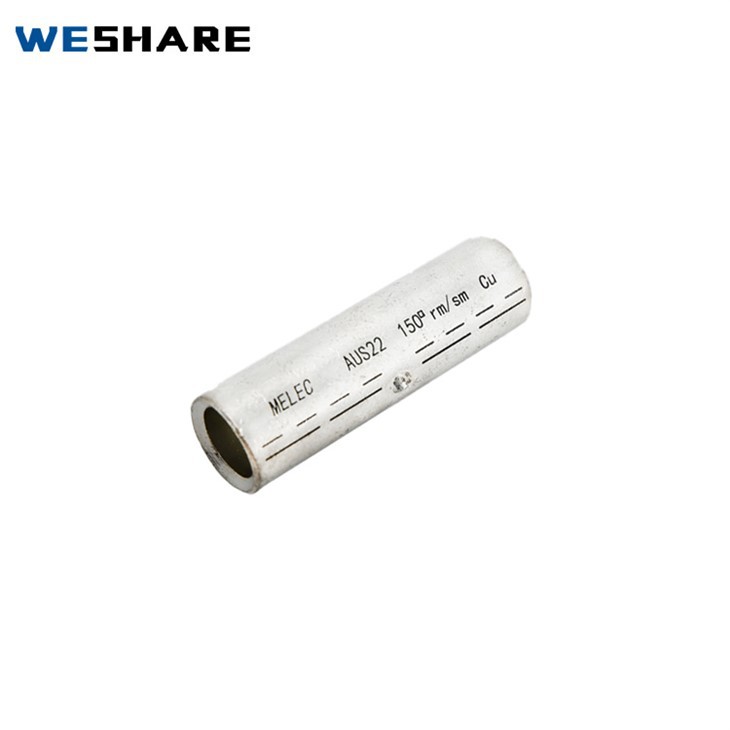

Se você procura soluções de conexão confiáveis, nossosTerminais de cabossão o caminho a percorrer. Eles garantem conexões elétricas seguras e eficientes para o seu sistema de transformador.
Vamos conversar sobre negócios
Se você estiver procurando por pára-raios ou qualquer um de nossos outros acessórios para transformadores, não hesite em entrar em contato. Estamos aqui para lhe fornecer produtos de alta qualidade e excelente serviço. Se você tiver dúvidas sobre os requisitos de instalação ou precisar de ajuda para escolher os componentes certos, nós estamos sempre à sua disposição. Inicie uma conversa conosco e vamos trabalhar juntos para manter seus transformadores funcionando perfeitamente!
Referências
IEEE Std C62.11-2012, Padrão IEEE para pára-raios de óxido metálico para circuitos de energia CA
IEC 60099 - 4:2014, Pára-raios - Parte 4: Pára-raios de óxido metálico sem lacunas para sistemas CA
